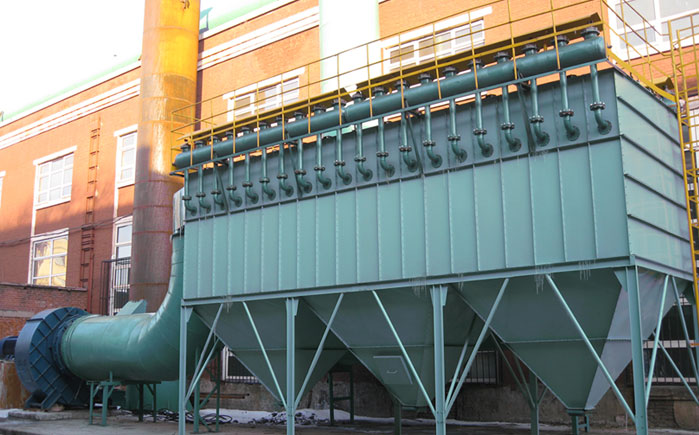

• FMQD-III（PPC、PPW）氣箱脈沖布袋除塵器

  設備概述及技術參數： 東辰品牌FMQD-III（PPC、PPW）氣箱脈沖布袋除塵器是為滿足更多用戶粉塵處理量大、濃度高的需求，在FMQD-II型的基礎上設計而成的高效

FMQD-III（PPC、PPW）氣箱脈沖布袋除塵器詳細說明：

設備概述及技術參數：
東辰品牌FMQD-III（PPC、PPW）氣箱脈沖布袋除塵器是為滿足更多用戶粉塵處理量大、濃度高的需求，在FMQD-II型的基礎上設計而成的高效除塵設備。在增加清灰強度、提高除塵效率的同時，擴大了布袋除塵器的應用范圍。東辰FMQD-III（PPC、PPW）氣箱脈沖布袋除塵器主要用作破碎機、烘干機、煤磨、生料磨、水泥磨、包裝機等建材行業的除塵設備，也可作為冶金、機械、化工、造紙行業等工礦企業的粉塵回收、收塵。

東辰FMQD-III（PPC、PPW）氣箱脈沖布袋除塵器四大技術全面升級：
▲清灰更徹底
采用國際上先進的離線三（過濾、清灰、靜止）清灰方式，避免清灰“再吸附”。
▲設計更靈活
根據工況需求可設計增加沉降室，延長濾袋壽命，處理粉塵濃度高達1000g/Nm3。
▲控制更方便
采用PLC程序或?qū)Ｓ妹}沖控制儀控制清灰，兼可定時可手動，保證了空壓機的清灰效果。
定時說明：設定時間程序自動進行逐室清灰
手動說明：正常工作時均采用自動控制。當某一單機出現故障時，可隨機切換手動控制，以免改變程序而造成灰斗積壓灰過多，造成絞龍卡死或造成管道積灰，降低吸風效果，并造成管道阻塞。
▲成本更低
分室噴吹清灰：一個脈沖閥可同時噴吹一室（濾袋數量有32、64、96種規格系列）。較普通除塵器一個閥噴吹六條袋，脈沖閥數量減少6-20倍。

分條機刀片小型掃路車工業除濕機蘭州租車電機驅動器抽濕機文山三七三亞婚紗攝影幼兒園室內設計玻璃鱗片膠泥化妝培訓杭州夜場招聘杭州廣告公司杭州紋身人造草坪三七粉干井爐

東辰PPC氣箱脈沖布袋除塵器工作原理：
PPC系列氣箱脈沖布袋除塵器由上箱體、中箱體、下箱及灰頭，梯子、平臺，儲氣罐、脈沖閥、龍架、螺旋輸送機、卸灰閥、電器控制柜、空壓機等組成，配件均按國家標準制成。進線端子的布線位置按用戶要求設定，接線端子另見電器控制器使用說明書。
PPC型氣箱脈沖袋式除塵器在系統主風機的作用下，含塵氣體從除塵進風口進入除塵器預收塵室，含塵氣體在擋流板碰擊下氣流轉向流入灰斗，同時流速減慢，在慣性及粉塵的自重作用下，較粗顆粒粉塵直接落入灰斗并從排灰機構卸出，起到了預收塵的作用，其它輕細粉塵隨氣流向上吸附在濾袋外表上，過濾后的干凈氣體透過濾袋進入上箱體并匯入出風口排出。
氣箱脈沖布袋除塵器本體分隔成若干個箱區，并在每箱側邊出口管道上有一個氣缸帶動的提升罰。當氣箱脈沖布袋除塵器的濾袋工作一個周期后，清灰控制器就發出信號，第一個箱室的提升閥開始關閉切斷過流氣體，箱室的脈沖閥開啟，以大于0.4Mpa的壓縮空氣沖入凈氣室，清楚濾袋上的粉塵；當這個動作完成后，提升閥重新打開，箱體重新進行過濾工作，并逐一按上述程序完成全部清灰動作。
東辰FMQD/PPC系列氣箱脈沖袋式除塵器可以根據用戶不同清灰場況，為用戶提供不同室數和不同袋數PPC32、PPC64、PPC96、PPC128等多種規格。您可以根據以下參數表進行選型，如您需要技術支持，您隨時可以撥打東辰服務熱線：0317-8307937，把您的清灰場況和需求跟我們的專業技術人員說明后，我們會免費為您提供更安全、合理的除塵解決方案。

技術參數/型號		PPC32-3	PPC32-4	PPC32-5	PPC32-6	PPC64-4	PPC64-5	PPC64-6	PPC64-7	PPC64-8
處理風量（㎡/h）		6900	8300	11150	13390	17800	22300	26700	31200	35700
過濾風速（m/min）		1.2-2.0（根據不同的揚塵點選取不同的凈過濾風速）
總過濾面積（㎡）		93	124	155	186	248	310	372	434	496
凈過濾面積（㎡）		62	93	124	155	186	248	310	372	434
收塵器室數（個）		2	4	5	6	4	5	6	7	8
收塵器阻力（Pa）		1470-1770
進口氣體含塵濃度（g/m3標）		＜200		＜1000		＜1000
出口氣體含塵濃度（mg/m3標）		＜30				＜30
清灰 壓縮空氣	收塵器氣承受壓力（Pa）	（5-7）*1000
	耗氣量（m3/min標）	0.27	0.37	0.46	0.55	1.2	1.5	1.8	2.1	2.4
脈沖閥（帶電磁閥）	數量（個）	3	4	5	6	4	5	6	7	8
	規格（英寸）	1.5				2.5
提升閥（帶汽缸）	數量（個）	3	4	5	6	4	5	6	7	8
	規格	提升閥直徑φ460 氣缸直徑φ63				提升閥直徑φ595 氣缸直徑φ100
剛性葉輪給料機		下料口300*300mm 高度150m				轉速30.31r/min 減速電機功率1.1KW 產量24m3/h
螺旋輸送機	規格					直徑φ300 產量30m3/h （填充率φ=0.7）
	減速電機					型號XWD2.2--5--1/43 功率2.2KW
空氣輸送斜槽
清灰程序控制器		輸入和輸出電壓均為200V，控制器有制造廠配套供應，詳細資料參看控制器的說明書
濾袋規格和材質		直徑*長度φ130*2450mm，滌綸針刺氈重量500g/m3，使用溫度120度（可根據實際工況溫度及煙氣性質選擇合適過濾材料）
保溫層面積（㎡）		26.5	34	41	48.5	70	94	118	142	166
設備總量（約值，不包括保溫層）（kg）		2400	3400	4400	5400	6900	8300	9700	11100	12500

PPC96型氣箱脈沖袋式除塵器技術性能表
技術參數/型號		PPC96-4	PPC96-5	PPC96-6	PPC96-7	PPC96-8	PPC96-9	PPC96-2X5	PPC96-2X6	PPC96-2X7	PPC96-2X8	PPC96-2X9	PPC96-2X10
處理風量（㎡/h）		26800	33400	40100	46800	53510	60100	66900	80700	94100	107600	121000	134500
過濾風速（m/min）		1.2-2.0（根據不同的揚塵點選取不同的凈過濾風速）
總過濾面積（㎡）		372	465	557	650	744	836	929	1121	1308	1494	1681	1868
凈過濾面積（㎡）		279	372	465	557	657	744	836	1028	1215	1401	1588	1755
收塵器室數（個）		4	5	6	7	8	9	10	12	14	16	18	20
濾袋總數（個）		384	480	576	672	768	864	960	1152	1344	1536	1728	1920
收塵器阻力（Pa）		1470-1770
進口氣體含塵濃度（mg/m3標）		＜1000
出口氣體含塵濃度（mg/m3標）		＜30
收塵器承受負壓（Pa）		＜5000
清灰 壓縮空氣	壓力（Pa）	＜（5-7）*1000
	耗氣量（m3/min標）	1.2	1.5	1.8	2.1	2.4	2.7	3.0	3.4	4.2	4.8	5.4	6.0
脈沖閥（帶電磁閥）	數量（個）	4	5	6	7	8	9	10	12	14	16	18	20
	規格（英寸）	2.5
提升缸（帶氣缸）	數量（個）	4	5	6	7	8	9	10	12	14	16	18	20
	規格（英寸）	提升閥直徑φ725  氣缸直徑φ100
剛性葉輪給料機		下料口400*400mm 轉速22.5r/min 減速電機功率1.5KW 產量38m3/h						下料口350*350mm 轉速24.63r/min 減速電機功率1.5KW 產量30m3/h
螺旋輸送機	規格	φ400mm 產量38m3/h						φ300mm 2臺 每臺產量30m3/h
	減速電機	型號XWD5.5--51/59 功率55KW						型號XWD2.2--5--1/43 功率2.2KW
空氣輸送槽
清灰程序控制器		出入和輸出電壓均為220V，控制器有制造廠配套供應，詳細資料參看控制器的說明書
濾袋規格和材質		直徑X長度φ130*2450mm，滌綸針刺氈重量450g/m3，使用溫度120度（可根據實際工況溫度及煙氣性質選擇合適過濾材料）
保溫層溫度（㎡）		110	120	130	140	150	160	175	210	215	280	315	350
設備總量（約值，不包括保溫）（kg）		8710	10100	12100	14100	15700	17700	21000	25200	29100	33600	37800	42000

PPC128型氣箱脈沖袋收塵器技術性能表
技術參數/型號		PPC128-6	PPC128-9	PPC128-10	PPC128-2X6	PPC128-2X7	PPC128-2X8	PPC128-2X9	PPC128-2X10	PPC128-2X11	PPC128-2X12	PPC128-2X13	PPC128-2X14
處理風量（㎡/h）		67300	100900	112100	134600	157000	179400	201900	224300	247600	269100	291600	314000
過濾風速（m/min）		1.2-2.0（根據不同的揚塵點選取不同的凈過濾風速）
總過濾面積（㎡）		935	1402	1558	1869	2181	2492	2804	3115	3427	3738	4050	4361
凈過濾面積（㎡）		779	1246	1402	1713	2025	2336	2648	2959	3271	3582	3894	4205
收塵器室數（個）		6	9	10	12	14	16	18	20	22	24	26	28
濾袋總數（個）		768	1152	1280	1536	1792	2084	2304	2560	2816	3072	3328	3584
收塵器阻力（Pa）		＜1000
出口氣體含塵濃度（mg/m3標）		＜30
收塵器氣承受負壓（Pa）		6000
清灰 壓縮空氣	壓力（Pa）	（5-7）*1000
	耗氣量（m3/min標）	3.6	5.4	6.0	7.0	8.3	9.5	10.7	12	13.1	14.3	15.5	16.7
脈沖閥（帶點磁閥）	數量（個）	12	18	20	24	28	32	36	40	44	48	52	56
	規格（英寸）	2.5
提升缸（帶汽缸）	數量（個）	6	9	10	12	14	16	18	20	22	24	26	28
	規格	提升閥直徑φ725 汽缸直徑φ100
剛性葉輪給料機		下料口300*300mm 產量24m3/h 功率1.1KW
螺旋輸送機	規格	φ300 產量21m3/h
	減速電機	型號XWD2.2--5--1/43 功率2.2KW
空氣輸送斜槽		斜槽規格250mm，斜槽所需風量為2.0m3/m3透氣層，風壓5860Pa，風機選量和管道配置選中者扶著，如進氣口氣壓含塵濃度小于700g/m3標，應選用螺旋輸送機的收塵器
清灰程序控制器		輸入和輸出電壓均為220V，控制器由制造廠配套供應，詳細資料參看控制器的說明書
濾袋規格和材質		直徑X長度φ130*2450mm，滌綸針刺氈重量450g/m3，使用溫度120度（可根據實際工況溫度及煙氣性質選擇合適過濾材料）
保溫層面積（㎡）		125	196	205	323	247	262	277	292	307	322	337	352
設備重量（約值，不包括保溫層）（kg）		20100	26400	28900	36600	43900	50000	55400	60000	65400	72000	78000	84000
