• 脈沖控制儀

  一、產品介紹： WMK-4B型無觸點脈沖控制儀。該機在電氣性能、工作原理及使用上和WMK-2型、3型、4型相同外，在電路設計、元器件采用，機箱結構諸方面都

脈沖控制儀詳細說明：

一、產品介紹：

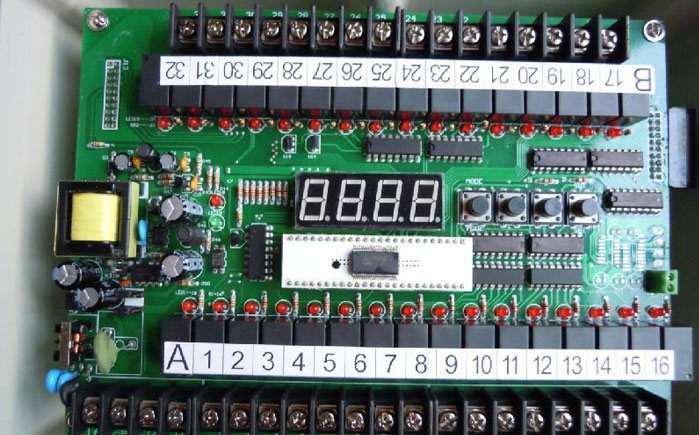

　　WMK-4B型無觸點脈沖控制儀。該機在電氣性能、工作原理及使用上和WMK-2型、3型、4型相同外，在電路設計、元器件采用，機箱結構諸方面都做了重大改進。輸出部分，分別有4.6.8.10.12.14.16.18.20.24門位，電壓分別有12V、24V、30V、36V、90V、110V等，以配合各種電磁閥的工作電壓。外型美觀大方、性能穩定、維修方面等特點。該機采用了目前比較先進的CMOS數字集成電路和模擬電路，集成化程度高，顯著提高了儀器的工作可靠性，具有很強的抗干擾能力。易于安裝、調試方便。

　　機殼全部采用優質鋁合金材料，整機結構小型緊湊，外型美觀大方。

二、 技術性能：


分條機刀片小型掃路車工業除濕機蘭州租車電機驅動器抽濕機文山三七三亞婚紗攝影幼兒園室內設計玻璃鱗片膠泥化妝培訓杭州夜場招聘杭州廣告公司杭州紋身人造草坪三七粉干井爐


　　脈沖間隔： 1秒-80秒

　　脈沖寬度： 0.03秒-0.2秒

　　使用溫度：　-20℃-+45℃

　　電源消耗：　　 ≤35W

　　電源電壓： 200V 50HZ

　　重　 量：　 3Kg

　　外形尺寸：　 10×20×30cm2

三、 使用和維護：

　　1、使用前首先接好電磁閥，詳細核對接線是否正確。然后開啟用源觀察儀器是否按照邏輯依次顯示輸出工作。

　　根據觀察調整到理想的脈沖間隔和寬度后即告完畢。

　　2、CMOS數字集成塊一旦接入電路工作非常穩定。顯示部分有短時間的提前燃亮和重顯，一般是可控硅靈度過高所致，
在可控硅控制極對地并聯一只300Ω-500Ω的電阻，如出現常亮首先檢查可控硅擊穿或漏電出現丟字應檢查推動三極管和集成電路的邏輯輸出。

　　3、根據環境情況，定期對儀器開箱進行低溫去濕清塵。

四、 注意事項：

　　(一)輸出接頭嚴禁虛焊和接觸不良，往往因接觸不良會影響整個儀器的正常工作。

　　(二)單機輸出公共線只能供單機使用，多機使用輸出部分應單機單接，切不可相互聯結。

　　(三)20位、14位控制儀輸出公共線有獨立接線柱。各電磁閥一端接20位輸出插頭。另一端接到公共接線柱上。

　　　　其它控制儀輸出公共線，一般排在最后，導線顏色也不同，安裝時請注意。

　　(四)更換保險管時0.5A最好。但不能大于0.75A。嚴禁用導線代替。

　　(五)電磁閥及連接導線不應出現短路，漏電現象，要經常檢查，對地電阻要大于2兆歐。

　　(六)頻繁的燒斷保險管時，應撥下輸出插頭，以確定是否儀器內部或儀器外圍導線和電磁閥漏電短路故障。

　　(七)我廠設有維修服務部。負責向用戶提供另配件及修理業務，如有需要可上門修理。
